Кеңейту болттары: бір қате таңдау және сіздің бүкіл қабырғаңыз толық жоғалуы мүмкін

Сөрені ілу, су жылытқышты орнату, кондиционердің конденсаторын бекіту - бұл қарапайым жұмыстар сияқты көрінеді. Бірақ нағыз өмірлік жол сол қарапайым адамдарда жасырылғанкеңейту болттары. Дұрыс таңдап, олар он жыл бойы сақталады. Қате таңдасаңыз, бір түнде қабырғадағы арматура, жабдық және айналадағы әшекейлер бірге түскен кезде күңгірт қаңылтырды естисіз. Жоғалту тек сынған заттар емес - бұл уақыт, жан тыныштығы және ықтимал қауіпсіздік.

Кеңейту болтының практикалық болуы оның қаншалықты күрделі көрінуіне байланысты емес. Ол қабырға түріне, жүктемеге және қоршаған ортаға дұрыс сәйкес келетініне байланысты.

Кеңейту болты шын мәнінде не істейді

Кеңейту болтының мәні қарапайым: ол тартудың айналу әрекетін кеңейтудің құлыптау әрекетіне айналдырады.

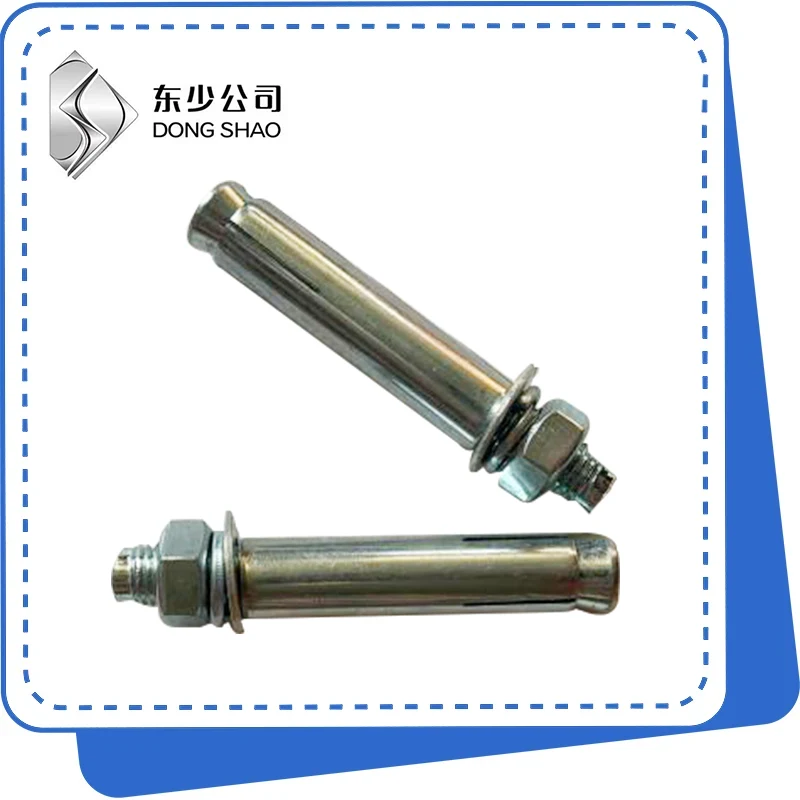

Гайканы бұраған кезде болт білігі сыртқа қарай тартылып, конустық ұшын кеңейту жеңіне тартады. Жең сыртқа қарай итеріліп, бұрғыланған тесіктің қабырғаларына мықтап жабысады. Неғұрлым қатты бұрылсаңыз, соғұрлым ол құлыпталады. Маңызды нүкте мынада: ол тек үйкеліс емес, механикалық блоктауға негізделген. Тесік дұрыс болса және жең дұрыс кеңейсе, тіпті діріл де оны оңай босатпайды.

Негізгі процесс тек үш қадамнан тұрады:

1. Қабырғаға дәл өлшемді тесіктерді бұрғылаңыз

2. Кеңейту бұрандасын тесікке түртіңіз

3. Гайканы қатайтыңыз, жеңді кеңейтіңіз және якорьді аяқтаңыз

Қадамдар алдамшы қарапайым. Бірақ кез келген детальді қателесіп алсаңыз, нәтиже мүлдем басқаша болады.

Алдымен қабырғаға, содан кейін болтқа қараңыз

Бұл таңдаудың бірінші бұзылмайтын ережесі: Әрбір кеңейту болттары әр қабырғада жұмыс істемейді.

Ащы шындық: құлаған сөрелер мен құлаған арматуралардың көпшілігі болт сапасының нашарлығына байланысты емес. Олар орнатушы олардың қандай қабырғаға бұрғылап жатқанын ешқашан түсінбегендіктен орын алады. Кәдімгі бетонды кеңейту болтының қуыс кірпіш қабырғаға соғуы — гильза кеңейген кезде кірпіш жарылып кетеді. Бірінші күні қатты сезінеді. Екінші күні ол босайды.

Үлкенірек әрқашан жақсы емес

Табиғи инстинкт бар: үлкенірек болыңыз. Егер M6 оны ұстайтын болса, неге M10 қолданбасқа? Бұл қате.

Кеңейткіш болттың жүк көтергіштігі екі факторға байланысты: болттың өзі және қабырғаның беріктігі. Болт қабырға шегінен асқанда, ақау болттың сынуы болмайды - бұл қабырғаның өзі істен шығады. Тесік шеті қирап, айналасындағы бетон немесе кірпіш жыртылады.

Төменде тұтас бетондағы жалпы өлшемдерге арналған анықтамалық тартылатын жүктеме ауқымдары берілген:

Таңдау логикасы: алдымен жүктемені есептеңіз, өлшемді таңдаңыз, содан кейін кем дегенде 2x қауіпсіздік коэффициентін қолданыңыз. Жабдықтың салмағы 50 кг болса, M8 жеткілікті. M10-ға дейін көтерілудің қажеті жоқ.

Орнату: Мәселелердің сексен пайызы дәл осы жерде болады

Орнатуға кедергі өте төмен. Дәл осы себепті көптеген адамдар ұсақ бөлшектерге күйіп кетеді.

1. Тесік диаметрі — бір миллиметр айырмашылықты жасайды

Өнімнің қаптамасы қажетті бұрғы битінің өлшемін көрсетеді. M10 кеңейту болты үшін ол 12 мм тесікті қажет етеді.

• Тым кішкентай: болт ішке кірмейді. Оны мәжбүрлеу кеңейту жеңін зақымдайды, бұл біркелкі емес кеңеюге және ұстау қуатының айтарлықтай төмендеуіне әкеледі.

• Тым үлкен: гильза кеңейген кезде тесік қабырғасын ұстай алмайды. Зәкір тиімді түрде пайдасыз.

Дұрыс тәжірибе: Бұрғы диаметрін тексеру үшін калибрлерді пайдаланыңыз немесе өндіруші ұсынған сәйкес битті пайдаланыңыз. Ешқашан бағаламаңыз.

2. Тесік тереңдігі — тым таяз ұстаудың жоқтығын білдіреді

Тесік болттың тиімді кірістіру ұзындығынан тереңірек болуы керек. Негізгі ереже: тесік тереңдігі = болт ұзындығы + 5–10 мм қосымша. Бұл конустық ұшы дұрыс кеңейе алатындай етіп, бүкіл кеңейту жеңінің саңылау ішіне толығымен орналасуын қамтамасыз етеді.

Егер тесік тым таяз болса, жең ешқашан тесікке толық кірмейді. Кеңейту тесіктің сыртында жүреді, және сіз ештеңеге қол жеткізген жоқсыз.

3. Тесіктерді тазалау — мұны өткізіп жіберіңіз, сонда сіз бұрғыламауыңыз мүмкін

Бұл ең назардан тыс қалған жалғыз қадам. Бұрғылау шаңның айтарлықтай мөлшерін тудырады. Шаңды үрлемесеңіз:

• Шаң кеңейту гильзасы мен саңылау қабырғасының арасындағы бос орынды толтырып, майлау қабатын жасайды.

• Жең қабырғаға мықтап отыра алмайды

• Ұстау күші 30%-дан 50%-ға дейін төмендеуі мүмкін

Дұрыс тәжірибе: саңылаудағы шаңды мұқият тазалау үшін үрлеу шамын немесе сығылған ауаны пайдаланыңыз. Қабырғаларды тазалау үшін щеткамен орындаңыз.

4. Тығыздау моменті — әрқашан күштірек емес

Жең толығымен кеңейтіліп, саңылау қабырғасына орнатылғаннан кейін, қосымша момент болтты ғана созады. Шамадан тыс қатайту:

Дұрыс жаттығу: Қарсылықтың айқын артқанын сезгенде тоқтаңыз, әдетте бастапқы контакт өткеннен кейін 1,5-2 айналымнан кейін. Маңызды жабдық үшін айналу кілтін пайдаланыңыз және өндіруші көрсеткен мәнді орындаңыз.

Жалпы сәтсіздік сценарийлері және диагностикасы

 Арнайы сценарийлер мен шешімдер

Төбеге орнату

Төбедегі жүктің бағыты қабырғаға қарағанда әртүрлі. Мұндағы кеңейту болттары ығысуға емес, керілуге ​​ұшырайды. Бірдей болт өлшемі үшін төбенің жүк көтергіштігі қабырға сыйымдылығының шамамен жартысын құрайды. Әрқашан кіріктірілген қопсытуға қарсы шайбалары бар кеңейту болттарын пайдаланыңыз және тиісті кірістіру тереңдігін қамтамасыз етіңіз.

Ылғалды немесе сыртқы орта

Стандартты мырышпен қапталған кеңейту болттары ашық ауада бір жыл ішінде тот басады. Use hot-dip galvanized or stainless steel (304/316) bolts instead. Жағалау немесе химиялық орталар үшін 316 баспайтын болат жалғыз таңдау болып табылады.

Дірілдейтін жабдық

Кондиционер конденсаторлары, компрессорлар және басқа да дірілдеу жабдықтары қарапайым кеңейту болттарын біртіндеп босататын үздіксіз қозғалысты жасайды. Use locking nuts or chemical anchors, and apply thread-locking compound during installation.

Қорытынды: Көлемі шағын, салдары үлкен

Кішіпейіл өлшемкеңейту болтымаңыздылығын жасырады. Бірнеше доллар тұратын кішкене бөлік, егер қате таңдалса немесе нашар орнатылса, бүкіл жабдықты, бүкіл сәндік қабырғаны немесе тіпті бүкіл қауіпсіздік жүйесін бұзуы мүмкін.

Дұрыс таңдау тек үш нәрсені талап етеді:

1. Қабырғаңызды білесіз бе: бетон немесе қуыс кірпіш? Кез келген оқшаулау қабаты?

2. Жүктемеңізді есептеңіз - салмағы қандай? Статикалық немесе динамикалық?

3. Процедураны орындаңыз — Оң жақ бұрғыны пайдаланыңыз, тесікті тазалаңыз және оны дұрыс бұраңыз.

Кеңейткіш болтты орнату кіруге аз кедергіге ие. Бірақ әрбір бөлшек оның қанша уақытқа созылатынын анықтайды. Бұл үшін ішкі сезімге сенбеңіз.
